今天的科普内容,是由一个病例引发的思考。
首先我们来看看这个病例:
病史及体格检查
患者,男,48岁,因“C6-T2椎管内肿瘤”行PET/CT检查,了解全身情况。因椎管内肿瘤压迫,患者平躺困难。为让患者坚持20min不动,我们给患者头部垫高,先完成体部全身PET/CT检查,给患者加采脑3D显像。

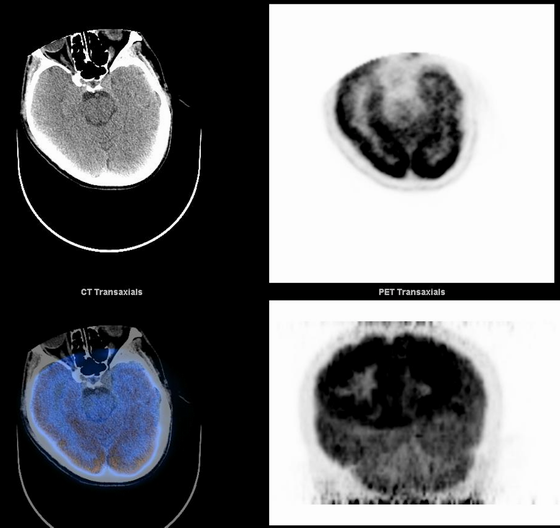

PET/CT脑3D常规图像
我们可以看到这个图明显的脑袋显示不全,看到这个图我们产生了怀疑,我们采集的脑袋,去哪儿啦?

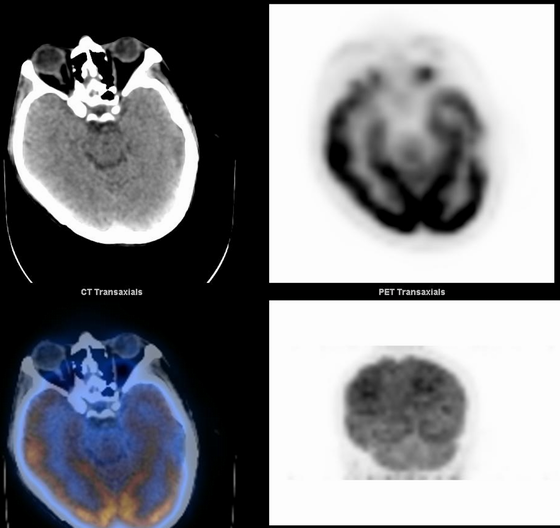

之后我们仔细回想了这个检查流程,核对了重建参数。重建后PET/CT脑3D图像如下:
这张图我们可以明显看到,脑袋回来了!那么,我们是如何做到的呢?

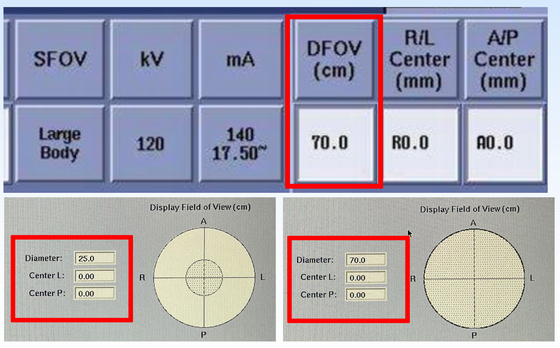

如下图,我们更改了CT以及PET重建的范围,于是把采集到的数据重新重建了一次,找到了我们的脑袋!
那么,重建参数有哪些呢?
CT
(一)重建层厚
扫描时所采用的探测器结构将影响图像后重建的可选层厚。

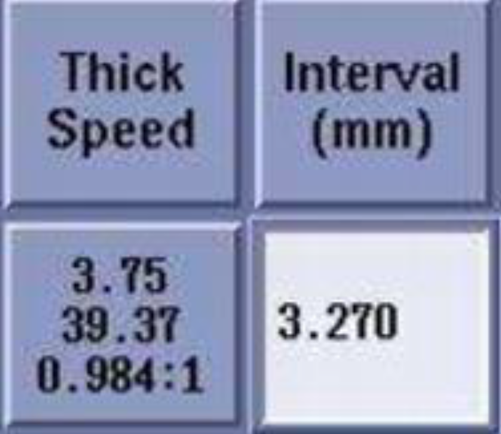

(二)层间隔
两个相邻图像层面的中心之间的距离。
默认值等于层厚,表示两层图像之间无缝隙无重叠。
对螺旋扫描,在后重建时,选择层间隔小于层厚(如一半),能得到质量更好的冠状面和矢状面图像。也可结合薄层重建进一步改善空间分辨率
(三)重建视野DFOV
选择SFOV内的某部分区域进行图像重建,可以将该区域图像集中放大显示,有利于对局部病灶的显示
(四)重建算法
• 数学算法,在重建时决定了CT图像的低对比度探测能力和空间分辨率
• 从左至右:图像越来越锐利,分辨率变好,但噪声放大,均匀性变差

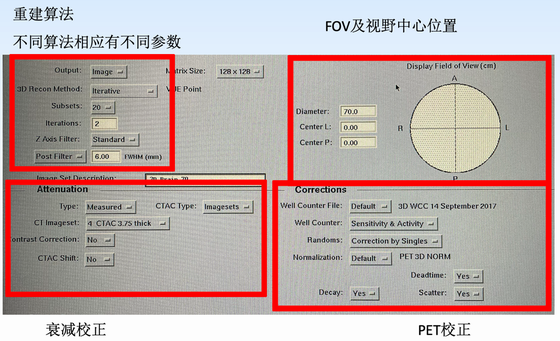

PET
了解了以上的不同重建参数,接下来我们来看看,改变重建参数以后,到底改变了什么

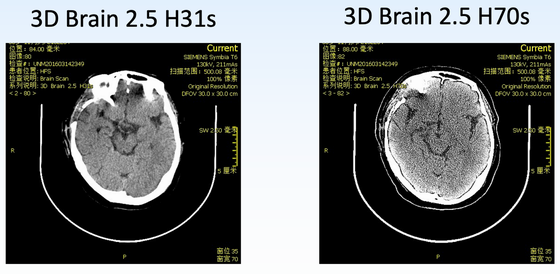

CT选用不同重建算法所致图像差异

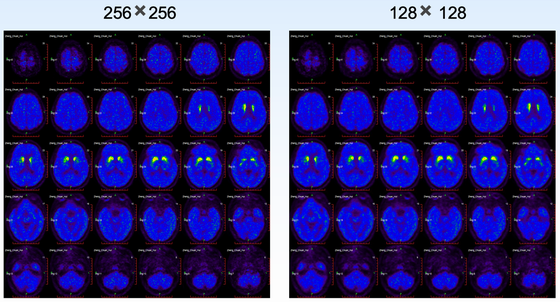

PET选用不同矩阵重建所致图像差异
说了这么多,我们该如何选择重建参数呢?
1、参考文献、指南。特别是新药新项目
2、按需求、经验及理论知识及时调整,选择合适的重建参数
最后,对今天的内容进行总结:
1、PET/CT检查时,尽量将靶器官置于视野中心。(采用激光灯定位确定视野中心)
2、图像丢失或许并不是没有采集到,只是没有重建出来。
3、若患者被动体位无法配合,不要害怕,我们还可以重建。
4、多学习、多思考,掌握多项技能,选择合适的重建参数,展现出被隐藏的图像。
作 者:胡 帆
单 位:华中科技大学同济医学院附属协和医院核医学科
